常見設備
1、潛孔鉆機
2、潛孔沖擊器
3、回轉鉆機
水平定向鉆機
水平定向鉆機是在不開挖地表面的條件下，鋪設多種地下公用設施(管道、電纜等)的一種施工機械，它廣泛應用于供水、電力、電訊、天然氣、煤氣、石油等管線鋪設施工中，它適用于沙土、粘土、 卵石等地況，我國大部分非硬巖地區都可施工。水平定向鉆進技術是將石油工業的定向鉆進技術和傳統的管線施工方法結合在一起的一項施工新技術，它具有施工速度 快、施工精度高、成本低等優點，廣泛應用于供水、煤氣、電力、電訊、天然氣、石油等管線鋪設施工工程中。

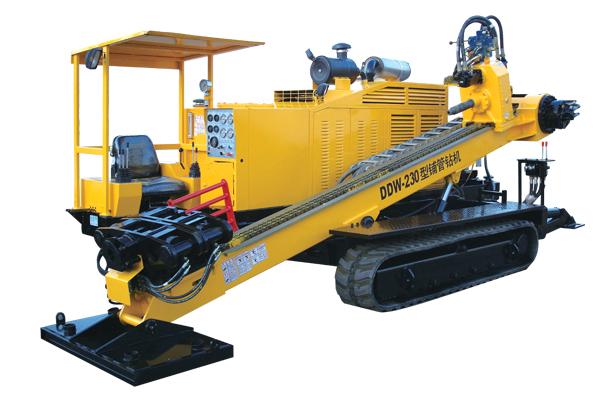

圖11-9 水平定向鉆機
水平定向鉆進設備一般適用于管徑φ300~φ1200mm的鋼管、PE管，最大鋪管長度可達1500m，適應于軟土到硬巖多種土壤條件。各種規格的水平定向鉆機都是由鉆機系統、動力系統、控向系統、泥漿系統、鉆具及附助機具組成，結構及功能介紹如下：
鉆機系統：是穿越設備鉆進作業及回拖作業的主體，它由鉆機主機、轉盤等組成，鉆機主機放置在鉆機架上，用以完成鉆進作業和回拖作業。轉盤裝在鉆機主機前端，連接鉆桿，并通過改變轉盤轉向和輸出轉速及扭矩大小，達到不同作業狀態的要求。
動力系統：由液壓動力源和發電機組成動力源是為鉆機系統提供高壓液壓油作為鉆機的動力，發電機為配套的電氣設備及施工現場照明提供電力。
控向系統：控向系統是通過計算機監測和控制鉆頭在地下的具體位置和其它參數，引導鉆頭正確鉆進的方向性工具，由于有該系統的控制，鉆頭才能按設計曲線鉆進，現經常采用的有手提無線式和有線式兩種形式的控向系統。
泥漿系統：泥漿系統由泥漿混合攪拌罐和泥漿泵及泥漿管路組成，為鉆機系統提供適合鉆進工況的泥漿。
鉆具及輔助機具：是鉆機鉆進中鉆孔和擴孔時所使用的各種機具。鉆具主要有適合各種地質的鉆桿，鉆頭、泥漿馬達、擴孔器，切割刀等機具。輔助機具包括卡環、旋轉活接頭和各種管徑的拖拉頭。
|
